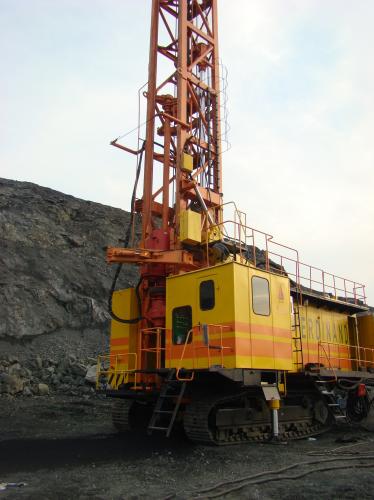

Буровой станок "FERDINAND"
ООО "Сателлит" поставляет станок буровой «Ferdinand» ч.250.00.00.000-06
Ход гусеничный 250.04.00.000-05 с ходовыми тележками производства «IVA Johann GmbH» (Германия). Каркас машинного отделения 250.02.01.000 усиленной конструкции. Увеличено компрессорное отделение, что облегчает техническое обслуживание компрессорной установки. Мачта МОПР2.00.00.000: открытого профиля, с двукратным полиспастом и гидроцилиндрами, позволяющими работать 8÷10-ти метровыми штангами диметром 180÷203÷219 мм. Достаточно двух штанг без наращивания третьей при бурении большинства технологических скважин. Фиксация мачты в рабочем положении гидроклинами.
Наименование параметров | Норма |
| Условный диаметр скважины,
мм | 250-300 |
| Глубина бурения вертикальных скважин, мм | 32-38,5 |
| Угол наклона скважины к вертикали, град. | 0,15, 30 |
| Верхний предел частоты вращения бурового става, об/мин | 130 |
| Верхний предел усилия подачи, кН | 400 |
| Ход подачи, м | 8,3-10,6 |
| Скорость подачи при бурении, м/мин | 0-2,3 |
| Скорость спуско-подъемных операций, м/мин | |
| - рабочей | 0..1,5 |
| - маневровой | 18,5 |
| Скорость передвижения станка, км/час | 0,77-1,3 |
| - (при буксировке) | до 3 |
| Наибольший угол подъема при передвижении с опущенной мачтой, град. | 17 |
| Техническая производительность при крепости пород, не менее, м/час | |
| f=10...12 | 30 |
| f=12...14 | 26 |
| f=14...16 | 21 |
| f=16...18 | 15 |
| f=18...20 | 15 |
| Подводимое напряжение, В | 380 |
| Одновременная максимальная нагрузка, кВт | 430 |
| Удельное давление гусениц на грунт, кг/см2 | 1,276 |
| Удельное давление плит домкратов на грунт, кг/см2 | 10,04 |
| Тип бурового инструмента | Трехшарошечное долото Ш-244,5-ОК-ПВ |
| Диаметр буровой штанги, мм | 180÷203÷219 |
| Длина буровой штанги, мм | 8-9850 |
| Количество буровых штанг в сепараторе, шт. | 3 |
| Общее количество буровых штанг, шт. | 4 |
| Привод подачи исполнительного органа | Гидроцилиндр 200÷220÷240 мм (Германия) |
| Передаточный орган привода подачи | 2-х кратный полиспаст |
| Емкость бака для воды, м3 | 2,2 |
| Количество гидродомкратов, шт. | 3 |
| Тип ходовой части «IVA» Германия | Коробчатая форма с цепной лентой и съёмными пластинами |
| Габаритные размеры, не более, мм | |
| |
| - длина | 16200 |
| - ширина | 5450 |
| - высота | 6500 |
| |
| - длина | 10000 |
| - ширина | 5 450 |
| - высота | 17 000 |
| Масса станка (без бурового инструмента), м | 77 |
| Компрессор | ВВ-32/8М1 У2 |
| Давление сжатого воздуха, МПа | 0,8 |
| Производительность, м3/мин | 77 |
| Маслонасосная станция | «FINZEL» |
| Производительность основного насоса, л/мин | 37,5/15 |
| Производительность вспомогательного насоса, л/мин | 75/37,5 |
| Производительность насоса фильтра, л/мин | 16,5/16,5 |
| Напряжение управления золотниками, В | 24 |
| Емкость маслобака, л | 550 |
| Насос закачки воды | К 8/18 |
| Производительность, л/с | 2,2 |
| Насос подачи воды на забой | НВП 1/160М
|
| Производительность, л/с | 1,2 |
КОМПЛЕКТАЦИЯ:
1. Ход гусеничный 250.04.00.000-05 с ходовыми тележками производства «IVA Johann GmbH» (Германия).В ходовой тележке производства «IVA» Германия применяется гусеничная лента цепного типа со съемными пластинами. Натяжение ленты гидравлическое.
2. Каркас машинного отделения 250.02.01.000 усиленной конструкции. Увеличено компрессорное отделение, что облегчает техническое обслуживание компрессорной установки.
3. Кабина управления 250.03.00.000: увеличена площадь кабины, кабина комплектуется антивибрационным гидравлическим креслом фирмы "ISRI" Германия.
4. Мачта МОПР2.00.00.000: открытого профиля, с двукратным полиспастом и гидроцилиндрами,позволяющими работать 8÷10-ти метровыми штангами диметром 180÷203÷219 мм . Достаточнодвух штанг без наращивания третьей при бурении большинства технологических скважин. Фиксация мачты в рабочем положении гидроклинами.
5. Электрическая часть станка: выполнена на современной и отечественной элементной базе с применением современных технологий:
1) установлена отдельная защита от перегрузки, короткого замыкания, выпадения фазы(только для двигателей) для каждого потребителя электроэнергии;
2) применено устройство контроля питающей сети;
3) применено современное электрооборудование (тиристорный преобразователь производства«Объединенная Энергия», двигатель вращателя 90 - 120 кВт, система плавного пускакомпрессора и двигателей хода).
4) напряжение катушек гидрораспределителей = 24 В.
6. Маслостанция:
- гидроагрегат производства «FINZEL» Германия Внедрена система многоточечного измерения давления. Применение в управлении гидроаппаратурой 24 В постоянного тока, повышает надежность и долговечность. В приводах применена система амортизирующих устройств, снижающая до минимума вибрационные и шумовые характеристики. Маслостанция сертифицирована в Германии и соответствует TUV.
- гидроцилиндры подачи производства «FINZEL» Германия
- гидроразводка производства «FINZEL» Германия
7. Насос пылеподавления НВП 1/160М: по всем параметрам превосходит насос УНДО. Конструкция насоса запатентована.
Гарантийные сроки службы основных узлов и механизмов:
- металлоконструкции - 24 месяца;
- гидропривод - 18 месяцев;
- электрооборудование - 12 месяцев;
- узлы и механизмы - 12 месяцев.
