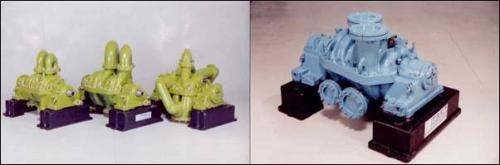

Центробежные компрессорные установки с горизонтальным разъемом корпусов
ООО "Сателлит" поставляет центробежные компрессорные установки с горизонтальным разъемом корпусов. Компрессоры КТК-12,5/35, КТК-7/14, ЦК-135/8М1,ХТК-2,5/3,5М1 были первыми центробежными компрессорами, освоенными на заводе в начале 60-х годов.
Корпуса компрессоров отливаются из высококачественного медистого чугуна и имеют горизонтальные разъемы. Рабочие колеса роторов изготавливаются из высокопрочной нержавеющей стали.
Опорные подшипники всех корпусов установлены в демпферные втулки, что уменьшает вибрацию ротора как на переходе через первую критическую частоту вращения, так и при работе на номинальной частоте вращения.
Промежуточная связь между корпусами, мультипликатором и приводным электродвигателем осуществляется посредством зубчатых муфт. Для охлаждения газа после каждой секции применяются кожухотрубные газоохладители.
|
Модель компрессора |
Газ |
Давле- ние, кгс/см2 |
Произ- ть, м3/мин |
Мощ- ность, кВт |
Габариты, д*ш*в, мм |
Вес, кг |
|
|
нача льное |
конеч ное |
||||||
|
5ГЦ1-300/0,1-1,2 |
сероводород |
0,1 |
1,2 |
300 |
400 |
9500*4800*5500 |
33200 |
|
5ГЦ1-401/12 |
хлористый метил |
1,05 |
12 |
401 |
2500 |
9500*7050*8500 |
68000 |
|
543ЦК-450/35М1 |
воздух |
1 |
35 |
404 |
5000 |
14650*7000*6145 |
81660 |
|
ХТК-2,5/3,5М |
сухой хлор |
0,95 |
3,5 |
41,6 |
315 |
10240*1170*6845 |
16155 |
|
КТК-7/14 |
кислород |
1 |
14 |
116 |
1250 |
11000*5050*5700 |
24885 |
|
ГТК-7/5М |
попутный нефтяной газ |
1 |
5 |
120 |
630 |
10200*4600*3700 |
15000 |
|
ЦК-135/8М1 |
воздух азот |
1 |
7,8 |
135 |
1000 |
9000*4600*5000 |
15400 |
|
КТК-9,6/26 |
кислород |
1,02 |
26 |
160 |
2000 |
12250*5600*6700 |
25500 |
|
КТК-12,5/35 |
кислород |
1,02 |
35 |
208 |
3150 |
20500*4500*5000 |
38815 |
Анкета для заказчика компрессорного оборудования.
Заполненную анкету или заявку Вы можете направить
сотрудникам ООО "Сателлит"
по e-mail: zao.sgm161@gmail.com или по
Тел./факс: (8635) 22-66-01, 22-88-75, 22-48-44, моб.: 8-906-183-95-94
В кратчайшие сроки наши сотрудники свяжутся с Вами.
