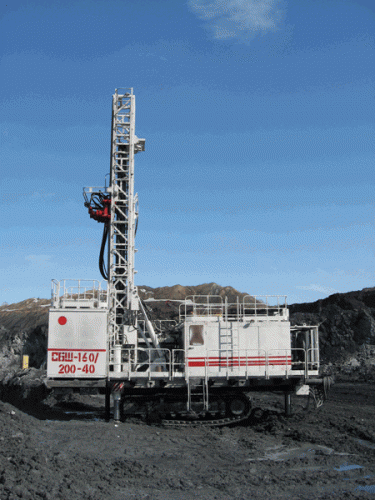

Буровой станок СБШ-160/200-40
ООО "Сателлит" поставляет гидравлический буровой станок шарошечного бурения СБШ-160/200-40
Предназначен для бурения технологических взрывных скважин диаметром 160, 171, 215мм, глубиной до 40 м в породах и рудах крепостью f=4-18 по шкале проф. Протодьяконова на открытых горных разработках нерудных.
Станок СБШ-160/200-40 предназначен для бурения технологических взрывных скважин диаметром 160; 171;215 мм, глубиной до40 метровв породах крепостью f=4¸18 по шкале проф. Протодьяконова на открытых горных разработках полезных ископаемых, а так же при выполнении работ по заоткоске уступов бортов карьеров по предельному контуру.
Станок представляет собой самоходный буровой агрегат, состоящий из гусеничного хода, машинного отделения и мачты. На гусеничном ходу тракторного типа с индивидуальным приводом на каждую тележку установлена платформа, на которой монтируется все оборудование станка.
В передней части платформы по оси рабочей площадки установлена мачта станка. С левой стороны мачты установлена кабина машиниста на виброгасящих амортизаторах. С правой стороны мачты расположена система мокрого или сухого пылеподавления. В задней части станка, являющейся машинным отделением, смонтировано оборудование электро- и гидропривода и компрессорная установка.
К платформе крепятся три гидравлических домкрата горизонтирования, расположенных: два в передней и один в задней частях платформы.
Мачта представляет собой сварную пространственную ферму, изготовленную из труб квадратного сечения. Передняя сторона мачты открытая, что обеспечивает свободный и удобный доступ к механизмам и буровым штангам.
Внутри мачты размещается сепаратор карусельного типа с четырьмя буровыми штангами.
В нижней части мачты размещается люнет и механизм для развенчивания буровых штанг, состоящий из нижнего и верхнего гидравлических ключей. На внутренних боковых поверхностях мачты расположены зубчатые рейки, по которым перемещается вращательно-подающий механизм.
Вращательно-подающий механизм, состоящий из гидромоторов, редукторов и эластичной муфты, предназначен для вращения и подачи бурового инструмента на забой при бурении и ускоренного спуска-подъема бурового става на вспомогательных операциях при разборе бурового става. Вращателя и подающий механизм размещены в одном корпусе.
При создании этого станка применены самые прогрессивные технические решения:
- все силовые несущие металлоконструкции гусеничного хода, платформы, машинного отделения, мачты выполнены из высокопрочной легированной стали;
- все компоненты гидравлики – мобильного исполнения, фирмы «Bosch Rexroth»;
- все приводы станка имеют запас прочности при максимальных нагрузках, что значительно увеличивает ресурс основных агрегатов за счет эксплуатации их в режимах ниже номинальных;
- применена защита моторов от кавитации, в том числе при движении станка под уклон;
- регулирование производительности главных насосов осуществляется по обратной связи от потребителей в зависимости от выполняемых операций. За счет оптимального использования мощностных характеристик регулируемых насосов уменьшена мощность приводного двигателя;
- применены бессварные соединения трубопроводов и рукавов высокого давления импортного производства, исключающие утечки масла из гидросистемы;
- для контроля процесса бурения используются современные контрольно-измерительные приборы;
- автоматизированы все вспомогательные операции;
- обеспечивается отключение моторов хода при буксировке станка;
- при поднятой и опущенной мачте обеспечивается оптимальная центровка станка;
- созданы удобные условия для работы машиниста.
Все это, включая применение верхнего привода подачи бурового инструмента, позволяет, при высокой надежности, обеспечить производительность данного станка более, чем на 30% выше, чем у других аналогичных станков такого класса.
|
Диаметр скважины, мм |
160; 171; 215 |
|
Длина штанги, м |
8,5; 9.2 |
|
Количество штанг |
5 |
|
Глубина бурения, м |
43 |
|
Способ пылеподавления |
мокрое |
|
Напряжение питания, В |
380 |
|
Суммарная уст. мощность, кВт |
320 |
|
Мощность двигателя вращателя, кВт |
52 |
|
Скорость спуска/подъема бур. снаряда, м/мин. |
15/15 |
|
Скорость подачи бурового става на забой, м/мин. |
0…3 |
|
Производительность компрессора, м3/мин. |
25 |
|
Частота вращ. бур. става об/мин |
0…120 |
|
Мощность двиг. привода хода, кВт |
52 |
|
Скорость передвижения, км/ч |
0…2.0 |
|
Мах преодолеваемый угол, град. |
12 |
|
Масса, кг |
50000 |
|
Габаритные размеры с поднятой мачтой, м |
|
|
длина |
11,5 |
|
ширина |
6 |
|
высота |
13,3 |
|
Габаритные размеры с опущенной мачтой, м |
|
|
длина |
13,4 |
|
ширина |
6 |
|
высота |
6,2 |
Предлагаемые опции для оснащения буровых станков:
- компрессорная установка производства ОАО «НПО ВНИИКомпрессормаш» или «Atlas Copco»;
- гидрооборудование фирмы «Bosch Rexroth»;
- буровая штанга L – 9,5м;
- диаметр штанги: 146мм; 168мм; 180мм; 219мм;
- сухое пылеподавление;
- централизованная смазка «Lincoln»;
- переносной электротепловентилятор для обогрева машинного отделения;
- бортовой контроллер, осуществляющий сбор и обработку данных о параметрах бурения, индикации их на бортовой дисплей, ввод служебных данных оператором через клавиатуру, двустороннюю связь с диспетчером.
