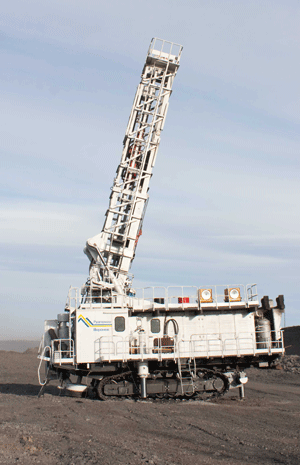

Тип станка

СБШ- вращательного бурения шарошечными долотами

Условия эксплуатации

Температура окр. среды от -400С до +500С

Коэффициент крепости буримых пород по шкале М.М. Протодьяконова

6…20

Диаметр скважины, условный, мм

200…270

Длина буровой штанги, м

9,85

Количество штанг, шт.

4 (3 в сепараторе)

Максимальная глубина бурения, м

37

Угол наклона скважины к вертикали, град.

0-30 с шагом через 5град.

Привод подачи

Два гидроцилиндра, 4-х кратная полиспастно-канатная система

Максимальное усилие подачи, тс.

До 35

Скорость подачи бурового снаряда при бурении, м/мин

Плавнорегулируемая от 0 до 6

Максимальная скорость подачи бурового снаряда, м/мин:

Подъем 32

Спуск 20

Частота вращения бурового става, об/мин

Плавнорегулируемая от 0 до 150

Максимальный крутящий момент на долоте, кгс/м

1300

Привод вращателя

Два гидромотора “Bosch Rexroth”

Пылеподавление

Мокрое, сухое (по выбору)

Тип двигателя

Дизельный двигатель QSK19 Cummins

Мощность двигателя, кВт (л.с.)

485 (650)

Номинальная частота вращения, об/мин

1800

Тип топлива

Дизельное топливо по ГОСТ 305-82

Удельный расход топлива, л/кВт/час

0,24

Среднечасовой расход топлива при оптимальной загрузке двигателя, л

65

Рабочий объем топливного бака, л

2500

Тип охлаждающей жидкости в системе охлаждения двигателя

Тосол-А40М (Тосол-А65М)

Количество охлаждающей жидкости в системе охлаждения двигателя, л.

390

Предпусковой подогрев двигателя и компрессора

Отопители «Eberspecher»

Электронное управление и мониторинг двигателя

Электронный модуль ECM двигателя

Производительность компрессора, м3/мин

28; 40 (по выбору)

Давление сжатого воздуха (избыточное), МПа (кгс/см2)

0,7 (7)

Винтовой блок компрессора

Производства ведущих инофирм

Привод компрессора

От двигателя через муфту “Stromag”

Электронное управление и мониторинг компрессора

Контроллер компрессора

Тип насосов

Агрегат насосный “Bosch Rexroth” в составе:

-2-х аксиально-поршневых регулируемых насосов с наклонным блоком;

-2-х аксиально-поршневых регулируемых насосов с наклонной шайбой

Привод насосов

От двигателя через муфту “Stromag”

Привод вентиляторов охладителей двигателя, компрессора, гидравлики и пылеотдува

Аксиально-поршневые гидромоторы «Bosch Rexroth»

Привод гусеничного хода

Два регулируемых аксиально-поршневых гидромотора «Bosch Rexroth» с подпитывающее- предохранительными тормозными клапанами

Управляющее- распределительная гидроаппаратура

Секционные блоки «Bosch Rexroth» с LS-управлением типа М4.

Максимальное рабочее давление ,кгс/см2

250

Тип рабочей жидкости

Минеральное масло типа ВМГЗ

Фильтрация рабочей жидкости

Фильтры «МР FILTRI»

-напорный (тонкость фильтрации 10мкм);

-сливной (тонкость фильтрации 10мкм);

-всасывающий (тонкость фильтрации 25мкм).

Ход станка

Гусеничный

Скорость передвижения станка

До 2,5-плавнорегулируемая

Максимальный угол подъема при передвижении, град.

12

Количество домкратов горизонтирования, шт.

3

Длин хода домкратов, мм

1000

Подогрев водяного бака (мокрое пылеподавление)

Факельный подогреватель

Обогрев кабины

Воздушный отопитель «Eberspecher»

Кондиционирование кабины

Накрышный кондиционер «Webasto»

Габаритные размеры с поднятой мачтой, м

длина

10,5

ширина

5,7

высота

18,4

Габаритные размеры с опущенной мачтой, м

длина

17,8

ширина

высота

6,6

Масса станка, кг

90000

Дополнительная комплектация по запросу

Централизованная смазка «Linkoln»

Система автоматического пожаротушения

Автоматизированная система сбора данных (АССД БС) «Кобус»

Сварочный генератор
