Буровой станок СБШ-250 МНА-32
ООО "Сателлит" поставляет станок буровой шарошечный СБШ-250 МНА-32.

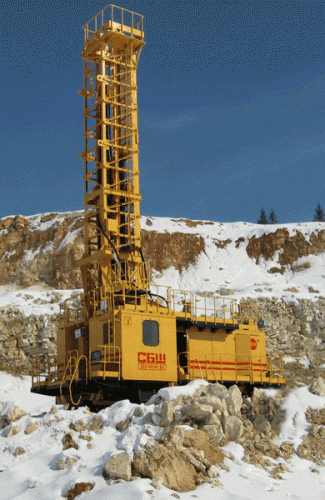

Электрический буровой станок. Предназначен для бурения технологических взрывных скважин в породах крепостью 6-18ед. по шкале проф. Протодьяконова на открытых горных работах. Станок состоит из гусеничного хода и машинного отделения со смонтированными на нем кабиной машиниста и мачтой.
Гусеничный ход: бурового станка состоит из двух независимых тележек, соединенных
Натяжение гусениц осуществляется гидроцилиндром двустороннего действия.
Наклонная поверхность рамы и установка поддерживающих роликов на консольной оси исключают их зашламовывание и налипание грунта при работе во влажных условиях.
В подшипниковых узлах гусеничного хода применены подшипники, заполненные смазкой на весь срок службы.
Машинное отделение: станка представляет собой сварную конструкцию, обшитую металлическим листом.
Внутри размещается:
- компрессорная установка;
- маслостанция, основными рабочими элементами которой являются: главный насос с регулируемой производительностью, который обеспечивает создание заданного усилия на буровой став и выполнение других операций; вспомогательный насос - обеспечивает быстрый спуск и подъем бурового става при наращивании или его разборке;
- приводы вращателя и хода, электрические шкафы и другое оборудование.
Два частотных преобразователя Schneider Elektric обеспечивают управление асинхронными электродвигателями хода при передвижении станка.
В процессе бурения преобразователи переключаются на управление асинхронными электродвигателями вращателя и гидронасоса.
В качестве опций станок может быть оснащен системой сухого пылеподавления, состоящей из пылеотсадительной камеры, циклонов грубой очистки, фильтров тонкой очистки и отсасывающего вентилятора.
Кабина: бурового станка сварная, цельнометаллическая. Изготавливается с утепленными стенами, потолком и полом, создает комфортные условия для обслуживающего персонала.
Для снижения вибрации при бурении крепких пород кабина может устанавливаться на домкратах и отделяться от машинного отделения..
Для машиниста установлено регулируемое по высоте виброзащищенное кресло, для управления процессом бурения и контроля работы основных узлов бурового станка удобно расположены пульты с индикацией параметров бурения и состояния работающего оборудования.
Двери с надежными замками и уплотнениями обеспечивают герметичность, а кондиционер, подавая очищенный воздух, создает избыточное давление. При минусовых температурах включается обогреватель. Удобно расположенные окна обеспечивают машинисту хороший обзор работающих механизмов.
Мачта: представляет собой пространственную конструкцию, через подшипники скольжения крепящуюся на опорах.
Установка мачты в рабочее или транспортное положение осуществляется двумя гидроцилиндрами. Закрепление ее в рабочее положение производится двумя фиксаторами.
|
Исполнение, мм |
37 |
37-01 |
37-02 |
37-03 |
|
Диаметр скважины, мм |
250 |
250 |
250 |
250 |
|
Длинна штанги, м |
8,2 |
8,2 |
8,2 |
8,2 |
|
Количество штанг |
4 |
4 |
6 (2сепаратора) |
6 (2сепаратора) |
|
Глубина бурения, м |
32 |
32 |
47 |
47 |
|
Способ пылеподавления |
мокрое |
мокрое |
мокрое |
мокрое |
|
Напряжение питания, В |
380 |
380 |
380 |
380 |
|
Суммарная уст. мощность, кВт |
460 |
430 |
460 |
490 |
|
Мощность двигателя вращателя, кВт |
90 пост. ток |
90 пост. ток |
90 пост. ток |
90 перем. ток с частотн. регулир. |
|
Скорость спуска/подъема бур. снаряда, м/мин. |
15/15 |
5/8 |
15/15 |
15/15 |
|
Скорость подачи бурового става на забой, м/мин. |
0…3 |
0…3 |
0…3 |
0…3 |
|
Производительность компрессора, м3/мин. |
32 |
32 |
32 |
32 |
|
Частота вращ. бур. става об/мин |
0…120 |
0…120 |
0…120 |
0…120 |
|
Мощность двиг. привода хода, кВт |
2х35 пост. ток регул. скорость |
2х22 перем. ток нерегул. скор. |
2х35 пост. ток регул. скорость |
2х45 перем. ток регул. скор. (частотное регул.) |
|
Скорость передвижения, км/ч |
0-1,3 |
0,77 |
0-1,3 |
0-1,8 |
|
Мах преодолеваемый угол, град. |
12 |
12 |
12 |
12 |
|
Масса, кг |
80000 |
80000 |
80000 |
80000 |
|
Габаритные размеры с поднятой мачтой, м |
||||
|
длина |
10,5 |
10,5 |
10,5 |
10,5 |
|
ширина |
5,7 |
5,7 |
5,7 |
5,7 |
|
высота |
16,2 |
16,2 |
16,2 |
16,2 |
|
Габаритные размеры с опущенной мачтой, м |
||||
|
длина |
15,6 |
15,6 |
15,6 |
15,6 |
|
ширина |
5,7 |
5,7 |
5,7 |
5,7 |
|
высота |
6,6 |
6,6 |
7,1 |
7,1 |
Продолжение таблицы:
|
Исполнение, мм |
37-04 |
37-05 |
37-06 |
37-07 |
|
Диаметр скважины, мм |
250 |
250 |
190 |
250 |
|
Длинна штанги, м |
8,2 |
8,2 |
11,4 |
8,2 |
|
Количество штанг |
4 |
4 |
5 |
4 |
|
Глубина бурения, м |
32 |
32 |
55 |
32 |
|
Способ пылеподавления |
мокрое |
мокрое |
мокрое |
мокрое |
|
Напряжение питания, В |
380 |
6000 |
380 |
6000 |
|
Суммарная уст. мощность, кВт |
490 |
490 |
500 |
500 |
|
Мощность двигателя вращателя, кВт |
90 перем. ток с частотн. регулир. |
90 перем. ток с частотн. регулир. |
120 |
120 |
|
Скорость спуска/подъема бур. снаряда, м/мин. |
15/15 |
15/15 |
15/15 |
15/15 |
|
Скорость подачи бурового става на забой, м/мин. |
0…3 |
0…3 |
0…3 |
0…3 |
|
Производительность компрессора, м3/мин. |
32 |
32 |
32 |
32 |
|
Частота вращ. бур. става об/мин |
0…120 |
0…120 |
0…120 |
0…120 |
|
Мощность двиг. привода хода, кВт |
2х45 перем. ток регул. скор. (частотное регул.) |
2х45 перем. ток регул. скор. (частотное регул.) |
2х50 пост. ток регул. скорость |
2х50 пост. ток регул. скорость |
|
Скорость передвижения, км/ч |
0-1,8 |
0-1,8 |
0-1,8 |
0-1,8 |
|
Мах преодолеваемый угол, град. |
12 |
12 |
12 |
12 |
|
Масса, кг |
80000 |
80000 |
90000 |
85000 |
|
Габаритные размеры с поднятой мачтой, м |
||||
|
длина |
10,5 |
10,5 |
9,9 |
10,5 |
|
ширина |
5,7 |
6,1 |
6 |
5,7 |
|
высота |
16,2 |
16,2 |
19,8 |
16,2 |
|
Габаритные размеры с опущенной мачтой, м |
||||
|
длина |
15,6 |
15,6 |
19,2 |
15,6 |
|
ширина |
5,7 |
6,1 |
6 |
5,7 |
|
высота |
6,6 |
6,6 |
7,3 |
6,6 |
Предлагаемые опции для оснащения буровых станков:
- дизельный привод;
- компрессорные установки производительностью 25 - 50м³ производства "Укрроссметалл" (Украина), "Atlas Copco", "Казанькомпрессормаш", "Remeza" (Беларусь)м³, "Gardner Denver» (Финляндия);
- гидрооборудование фирмы «Bosch Rexroth»;
- буровая штанга L – 9,5м;
- диаметр штанги: 146мм; 168мм; 180мм; 219мм;
- сухое пылеподавление;
- централизованная смазка «Lincoln»;
- переносной электротепловентилятор для обогрева машинного отделения;
- бортовой контроллер, осуществляющий сбор и обработку данных о параметрах бурения, индикации их на бортовой дисплей, ввод служебных данных оператором через клавиатуру, двустороннюю связь с диспетчером.
